本套设备是北京奥博泰公司提供的Filmeasure2100 气浮台式光谱透射比测量仪，用于快速测量超白压花光伏玻璃的光谱透射比，是原型号GST3的升级版，详细技术规格如下：
1 整机技术参数
1.1 测量对象：镀膜钢化超白压花玻璃；
1.2 光谱测量范围：380nm~1100nm；
1.3光谱半宽度：3-5nm；
1.4波长准确度：＜0.3nm........
1 整机技术参数
1.1 测量对象：镀膜钢化超白压花玻璃；
1.2 光谱测量范围：380nm~1100nm；
1.3光谱半宽度：3-5nm；
1.4波长准确度：＜0.3nm；
1.5 光谱测量间隔：1nm，数据存储间隔5nm；
1.6 测量时间：每点每次测量速度≤1000ms(与积分时间有关)；
1.7 测量精度：0.01%；
1.8 测量稳定性：＜0.1%；
1.9 测量重复性：＜0.1%；
1.10 测量尺寸：大 2500mm×1300mm，小200mm×200mm；
1.11积分球直径：100mm；
1.12 测量几何条件：垂直照明，积分球接收；
1.13 光源寿命：1500 小时，可连续工作两个月以上；
1.14 测量光束直径：10±2mm；
1.15 双灯光源规格：12V 50W（专用增强红外光源，德国定制，国内封装，具有红外性能良好，探测器灵敏度补偿的独特光谱设计）
1.16 输出结果：380nm~1100nm连续光谱透射比、太阳光(AM1.5)/ 光伏电池有效积分透射比、可见光光谱透射比、 L* a* b*色坐标。
1.17 光源类型： AM1.5 标准数据，可以根据情况选择其他光源曲线。
2 设备基本尺寸
1.1 设备外形尺寸：L×W×H=2100×1450×1900
1.2 台面尺寸：L×W=2000×1000
3 设备使用环境
3.1 环境温度：0℃ ~ 40℃
3.2 环境湿度：＜98 % (40℃)
3.3 光源预热时间：30分钟
3.4 环境亮度要求：无直射光线照射于设备本体
4 设备性能特点
4.1 核心器件采用进口部件，如光谱仪、光纤等。系统有手动和自动测量模式，手动时，可在计算机上控制各测量点的测量状态，玻璃放好后，按测量按钮即测量该点的光谱透射比；自动测量时，探头依照预先设定的参数对玻璃进行若干点的测量；
4.2 可显示测量的光谱曲线及目标曲线，可以叠加显示曲线，并可计算差值等功能，能设置公差带；
4.3 显示颜色参数的历史趋势曲线，并可设定公差及报警带；
4.4 显示颜色参数及其差值的历史数据列表；
4.5 所有测量数据以数据库形式存盘，并可以进行数据库查询操作，数据可以导出给EXCEL等进行进一步处理，可存储任意条标准曲线；
4.6 可以进行人工备份数据，以防数据意外丢失；
4.7 用户自备打印机可以打印颜色参数趋势数据列表，打印光谱数据、曲线，打印屏幕图像，打印纵向监测数据曲线分布图等功能；
4.8 系统所有测量控制操作均可在主控计算机上完成（部分功能可用按钮控制）。
4.9 用户自备打印机可对测量结果进行存盘、打印；
4.10 仪器主机和计算机主机使用网线相连，通过以太网进行数据通讯传输。
4.11 可以指定透射目标曲线，可同时显示测量的光谱曲线及目标曲线进行比较；可以自定义AM1.5光谱曲线及太阳能电池响应曲线。
4.12 仪器可进行自动校准；采用动态自动校准方式，保证测量数据稳定可靠；
4.13 抗环境光干扰；
4.14 可长时间连续运行；
4.15 系统有自检功能，有硬件故障报警及故障记录。
5 动力消耗
5.1 电：气浮台风机: AC220V 1KW； 仪器主机 AC220V 150W 要求单独接电并单独接地
5.2 气：(无)

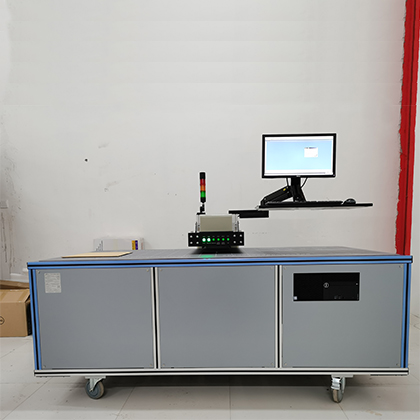

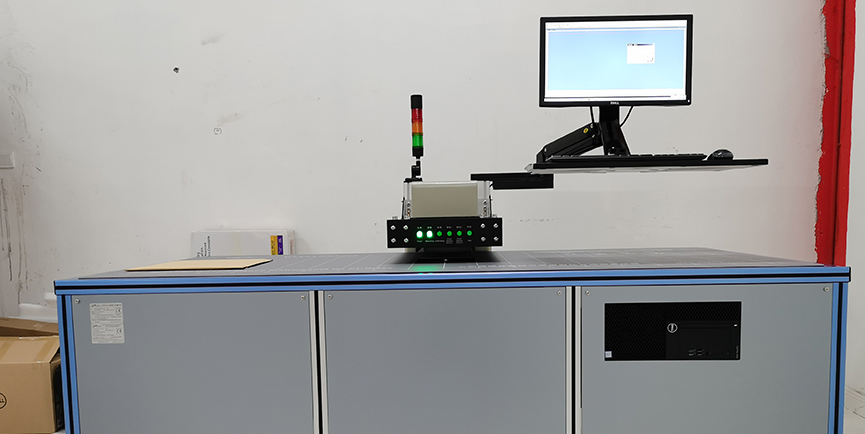

仪器安装完成后如下图：
